Disclaimer: Acest articol descrie o procedură pe care am testat-o personal pe o unitate TS18 și care, în cazul meu, a rezolvat problema. Nu pot garanta că aceeași procedură va funcționa pe orice unitate TS18, TS18.1, TS18.2 sau pe o unitate produsă de alt OEM. Firmware-ul, placa, versiunea Android și mecanismul de recovery/update pot diferi. Orice operațiune de firmware sau factory reset se face pe propria răspundere și poate duce la pierderea datelor, aplicațiilor și configurațiilor existente.

• Device: TS18 / T18 Android car head unit
• Platform: TS18.2.2
• Problem: Android pattern lock, inaccessible Settings, black foreground screen
• Recovery method: USB + RST
• Firmware update alone: did not remove user data/pattern
• Successful method: TS18 format/wipe file
• Wipe file tested: 184a8002-9cbf-11ea-b64e-578022b8a84a
• Result: factory reset successful
• Test status: personally tested on one device
• Guarantee: none; different TS18 hardware/firmware may behave differently

Problema

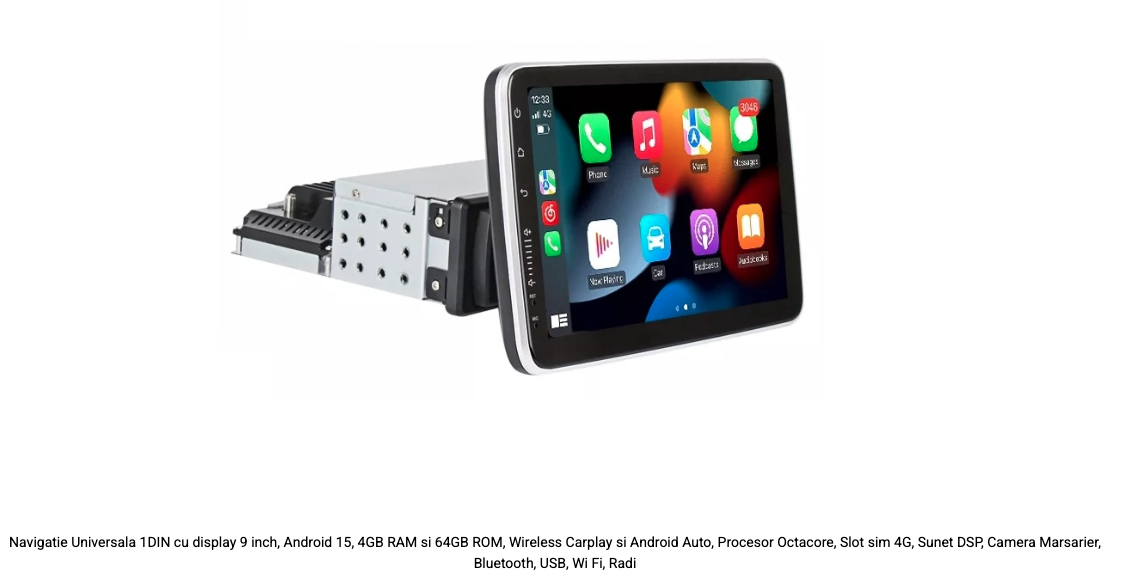

Am achizitionat de curand asa ceva:

Am ajuns în situația în care sistemul multimedia/navigația mașinii funcționa, dar nu mai puteam ajunge efectiv la interfața Android pentru ca m-am gandit ca daca google cere o modalitate de a bloca ecranul de ce nu as introduce un model de deblocare…

Aveam in minte situatiile cand ajung cu masina la service, pentru a nu lasa mecanicii sa intre in sistemul tabletei/navigatiei insa se pare ca ideea mea nu a fost tocmai una buna.

Blocarea prin model a dus la modul in care navigatia nu mai era operationala.

Unitatea era o TS18, iar identificarea afișată de sistem era:

T18
LCD_INFO:GB0xLH0_M8_SAT101B030I42R19_90_20230718

Problema a apărut după ce am setat un pattern de blocare Android.

În mod normal, soluția ar fi simplă:

Settings → Security → Reset / Factory data reset

Numai că în cazul meu această soluție nu era disponibilă.

Interfața Android era blocată, iar în foreground rula o aplicație care, din cauza pattern-ului, nu mai afișa practic nimic.

Rezultatul era un ecran aproape complet negru, cu bara de sistem în partea de sus — ora și informațiile despre mașină fiind în continuare vizibile.

Important

Telefonul se putea conecta la unitate, dar nici această variantă nu m-a ajutat.

Problema era că nu aveam o cale practică de a ajunge la Settings.

Prin urmare, aveam nevoie de o metodă care să funcționeze înainte ca Android să ajungă la interfața blocată.

Identificarea unității

Unul dintre lucrurile care m-au ajutat a fost mecanismul de update prin USB al unității.

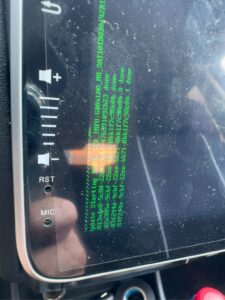

Cu un stick USB pregătit pentru procedura de update și folosind butonul fizic RST, am reușit să ajung la ecranul de boot/update.

Procedura pe care am folosit-o a fost:

1. am introdus stick-ul USB;
2. am folosit butonul RST;
3. am scos cheia/contactul;
4. am așteptat aproximativ 5–7 secunde;
5. am reintrodus cheia/contactul.

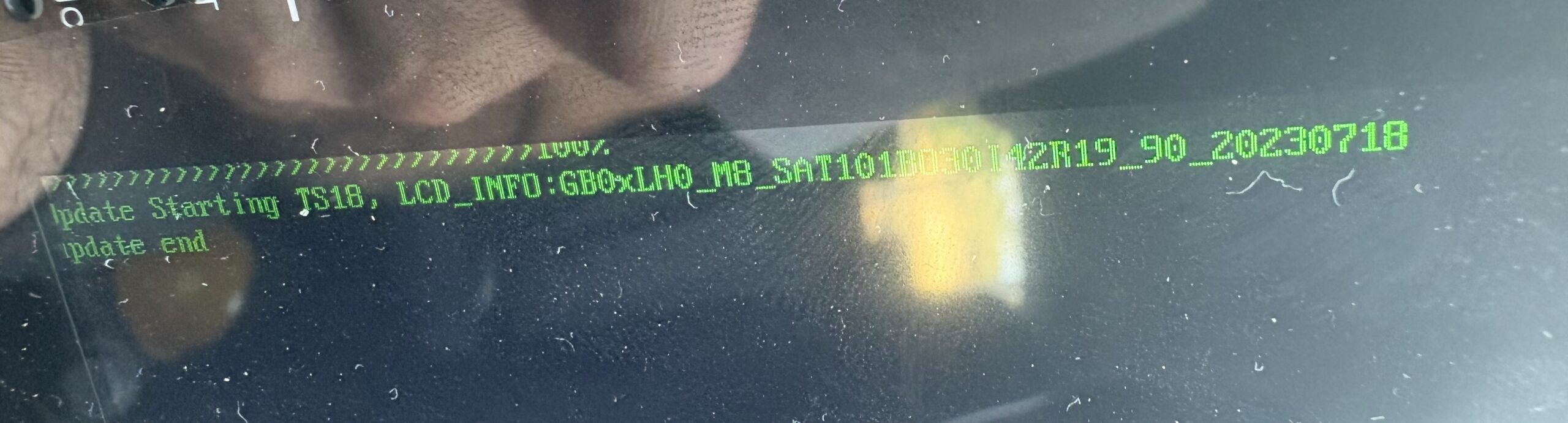

Unitatea a afișat informații de boot de forma:

Update Starting TS18, LCD_INFO:GB0xLH0_M8_SAT101B030I42R19_90_20230718

Acest mesaj a fost foarte util pentru identificarea platformei.

Prima încercare: reinstalarea firmware-ului

Am găsit firmware-uri pentru TS18.2.2 și am încercat procedura de update prin USB.

Unitatea:

• detecta stick-ul;
• parcurgea fișierele;
• afișa progresul;
• ajungea la final;
• se restarta.

Totul părea că funcționează.

Dar după restart problema era exact aceeași.

Pattern-ul era în continuare acolo.

Aici am învățat o diferență importantă:

Un firmware update nu înseamnă neapărat și factory reset.

Firmware-ul reinstala sistemul, dar datele utilizatorului și configurația Android puteau rămâne intacte.

Am găsit fișierele de Wipe

În căutările pentru TS18 am întâlnit ca mi-ar trebui fișiere de forma:

184a8002-9cbf-11ea-b64e-578022b8a84a

și:

184a8002-9cbf-22ea-b64e-578022b8a84a

Aici lucrurile au devenit puțin confuze.

În documentația și discuțiile comunității apar referințe la:

• TS18.1 / 11ea
• TS18.2 / 22ea

dar ulterior apar și informații conform cărora fișierul 11ea este utilizat pentru mai multe variante TS18.

Prin urmare, nu recomand să presupuneți automat că doar schimbarea numelui este suficientă pentru orice unitate.

Fișierul de format

Am găsit în cele din urmă un pachet de format/wipe asociat platformei TS18 cu numele:

TS18_格式化文件.zip

格式化文件 înseamnă aproximativ „fișier de formatare”.

Arhiva conținea:

184a8002-9cbf-11ea-b64e-578022b8a84a

Fișierul avea aproximativ 33,6 MB.

Descrierea pachetului era foarte clară: utilizarea lui duce la ștergerea datelor utilizatorului si posibil a aplicatiilor, motiv pentru care era însoțit de avertismentul:

folosiți cu precauție.

TOTUSI, aceasta arhiva avea versiunea 11ea si am decis sa fac o mica modificare redenumind-ul :

184a8002-9cbf-22ea-b64e-578022b8a84a

Și aici a venit partea interesantă

Am pus fișierul de wipe pe stick și am repetat procedura RST.

Unitatea a procesat fișierul.

Inițial nu era evident dacă operațiunea chiar funcționase, deoarece interfața de boot/update este destul de minimalistă.

După finalizarea procedurii și restartarea unității…

Nevoia pattern-ului dispăruse.

🎉

Unitatea a revenit la starea inițială, fără blocarea Android care mă împiedica să ajung la Settings.

Ce am învățat din experiență

Cred că cea mai importantă concluzie este aceasta:

Firmware update ≠ Factory reset

Dacă problema este cauzată de date/configurații din Android, reinstalarea firmware-ului poate să nu fie suficientă.

În cazul meu:

Firmware update
        ↓
sistem reinstalat
        ↓
date/configurații păstrate
        ↓
pattern încă prezent

În schimb:

Format / Wipe
        ↓
date Android șterse
        ↓
configurație inițială
        ↓
pattern eliminat

Procedura care a funcționat în cazul meu

Pe scurt, pentru unitatea mea:

1. Pregătirea stick-ului

Am folosit un stick USB cu fișierul de format/wipe corespunzător platformei.

În cazul meu:

184a8002-9cbf-11ea-b64e-578022b8a84a

184a8002-9cbf-22ea-b64e-578022b8a84a

2. Introducerea stick-ului

Stick-ul a fost introdus în portul USB al unității.

3. RST

Am folosit butonul fizic:

RST

4. Secvența contactului

Am folosit secvența:

RST → scoatere contact → aproximativ 5–7 secunde → contact pus din nou

5. Procesarea

Unitatea a pornit mecanismul de update/format și a procesat fișierul de pe stick.

6. Restart

După terminarea procesului, unitatea s-a restartat.

7. Rezultatul

Pattern-ul Android a fost eliminat și am putut utiliza din nou unitatea.

⚠️ Atenție înainte de a încerca

ATENȚIE

Procedura de mai sus a fost testată de mine pe o anumită unitate TS18 și a funcționat.

Nu garantez că va funcționa pe toate unitățile TS18.

Nu presupuneți că două unități care poartă denumirea „TS18” au exact aceeași placă, același firmware sau același bootloader.

Un factory reset / format poate șterge:

• aplicațiile instalate;
• setările Android;
• conturile;
• configurațiile aplicațiilor;
• eventual alte date stocate pe partiția utilizatorului.

Nu folosiți un fișier de format destinat unei alte platforme doar pentru că numele pare similar.

Dacă unitatea dumneavoastră funcționează și aveți acces la Android, faceți mai întâi un backup.

Un detaliu care mi s-a părut foarte interesant

În timpul căutării am găsit numeroase referințe către fișierele de wipe pe forumuri și arhive.

Problema este că foarte multe dintre linkurile vechi nu mai funcționează.

În special, numeroase atașamente 4PDA care apar încă în rezultatele Google/Bing sunt acum:

404 – File not found

Asta poate fi foarte frustrant deoarece motorul de căutare îți arată că fișierul există, dar linkul efectiv către attachment a dispărut.

De aceea am ajuns să caut și surse alternative și să verific efectiv conținutul arhivelor, nu doar numele fișierelor menționate în forumuri.

Concluzie

În cazul meu, problema nu era că unitatea era „moartă”.

Android funcționa, unitatea comunica, telefonul se putea conecta, iar sistemul de update funcționa.

Problema era mult mai simplă și, în același timp, foarte greu de diagnosticat:

aveam nevoie de un Wipe/Format, nu de încă un firmware update.

Iar faptul că nu puteam ajunge la Settings făcea ca metoda normală de factory reset să fie imposibilă.

Prin intermediul mecanismului USB + RST am putut executa operațiunea înainte ca interfața Android blocată să devină relevantă.

Rezultatul testului meu

Fișierul original 184a8002-9cbf-11ea-b64e-578022b8a84a a fost redenumit în 184a8002-9cbf-22ea-b64e-578022b8a84a.

Pe unitatea mea TS18.2.2, această variantă a funcționat: procedura USB + RST a executat wipe-ul, iar pattern-ul Android a fost eliminat.

🔧 Pentru cei care ajung aici din Google

Dacă ai ajuns pe această pagină pentru că ai o unitate TS18 cu:

• ecran negru;
• Android blocat;
• pattern uitat;
• aplicație în foreground care nu mai afișează nimic;
• acces imposibil la Settings;
• firmware update care se termină cu succes, dar nu elimină pattern-ul;

atunci ceea ce trebuie investigat este format/wipe file-ul pentru platforma exactă a unității, nu doar firmware-ul.

Identificați mai întâi platforma și versiunea firmware și abia apoi căutați fișierul de wipe corespunzător.

Resurse

Aici pun in articol linkurile pe care le-am verificat efectiv și pe care le consider stabile. Pentru sursa oficială DoFun, documentația de upgrade/format poate fi menționată ca sursă primară. DoFun – System Upgrade / Format File

P.S. Știu la ce te gândești acum: „Bine, dar de unde iau și eu fișierul?”

Am păstrat fișierul pe care l-am folosit pentru test. Dacă ajungi în aceeași situație și consideri că îți asumi riscul utilizării lui pe propria unitate, scrie-mi. Nu pot garanta compatibilitatea și nu îmi asum răspunderea pentru eventualele probleme produse de utilizarea lui.

Dacă vrei să susții timpul investit în această investigație, poți folosi butonul „Cumpără-mi o cafea” din lateral. Dacă îmi lași și o adresă de e-mail*, îți pot trimite fișierul pe care l-am folosit.

Important: faptul că fișierul a funcționat pe unitatea mea nu înseamnă că va funcționa sau că este sigur pentru orice TS18.

*(conditia ar fi sa am adresa ta e de-mail)
